产品特点及功能介绍：
• 采用CWS白光测头系统；• 采用非接触采点方式，测量全程不产生碰触，不会造成接触形变；
• 具备三坐标空间尺寸测量功能，可以准确完成空间尺寸数据的量测（轮廓度等）；
• 具有连续扫描功能，效率高。高速扫描—最高达到1000点/秒；
 |
 |
|

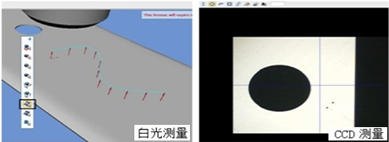

1. 多通道并行的数据处理 CWS+CCD同步测量处理数据；软件通过 特有的光学及图像处理技术，将视觉与白 光技术整合了一起，既能测量工件的3D尺 寸轮廓位置，又能兼顾2D外形尺寸。 |

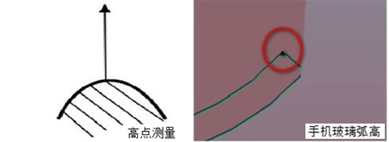

2. 高点扫描 因为特定类型攻坚的边缘很多是尖点，直接触发 测量无法精确得到最外侧的数值，所以软件使用 高点扫描方式，通过在边缘面上扫描曲线并构造 极值点来得到精确的数值。 |
 |
 |
|
3. 厚度测量 白光在测量表面点的同时，可以同时输出元素 的厚度。主要有：点、直线、平面、曲线等元 素的厚度。 |

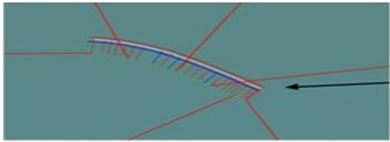

4. 高斯曲线滤波 滤波可以通过定义滤波类型有选择地删除测量 异常点。 |

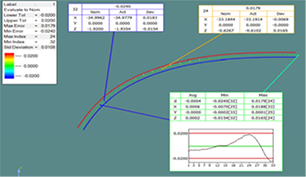

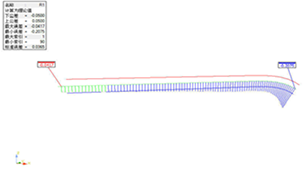

专业的图形测量报告
支持测量轮廓度图形报告，并输出曲线的最大最小值,同时能够自动保存PDF、excel. text等 多种形式的报告。
• 使用CWS白光测头系统
• 采用非接触采点方式，测量全程不产生碰 触，不会造成接触形变
• 具备三坐标空间尺寸测量功能，可以准确 完成空间尺寸数据的量测（轮廓度等）
• 具有连续扫描功能，效率高。 高速扫描—最高达到1000点/秒
------------------------------------------------------------------------------------------------------------------------------
Glass的特点及优势:
| 传统三坐标 | 单纯光学测头 | Glass-CWS | |
| 传感器 | 接触式传感器 | 白光传感器 | 影像+白光传感器 |
| 建坐标方式及测量原理 | 四面分中使用柱形针测量四边更换球行测量平面 | 四面分中使用光学测头大量转角，采集四边顶点并拟合成线再次转角测量平面 | 四面分中使用影像采集四边使用光学测头测量平面 |
| 时间及测量特点 | 1分15秒需要更换测针类型 四边直线使用2点拟合方式有一定不稳定性 | 1分50秒需要大量转角四边直线最外侧点可能出现偏移 | 40秒各个位置使用最快速·准确测量方式软件拟合，不消耗时间 |
------------------------------------------------------------------------------------------------------------------------------
测量过程
|

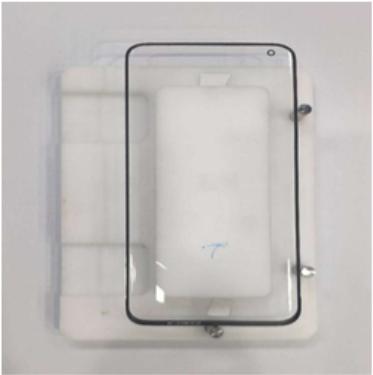

装夹方式 玻璃专用治具特点 1. 玻璃底部由治具平面支撑，自然放置，无任何外力。 2. 四周采用三个销钉定位。 3. 整个装夹采用一面三销定位，共限制五个自由度，既满足重复定位的测量精度，也使装夹更为方便。 |
 |
|
坐标系采用的是 1. 粗坐标+精坐标的定位方式 2. 粗坐标: 采用的是快速321分中坐标系 3. 精坐标: 凹面平面找正(由白光测量)四条外边分中( 由影像测量) 4. 优点: 坐标系定位准确、测量重复性好、效率高 |
 |
多样化的检测报告
在输出传统文本报告的同时，还可以输出多种图形报告，分析报告等。为产品数据采集、SPC统计、工艺改进提供支持；文本报告：数据化显示测量结果，数据量大。便于大量产品的数据统计及合格备份；

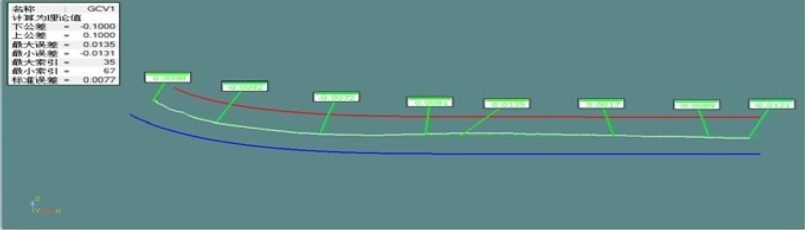

图形报告：所有测量数据指向对应位置，直观方便，适用于产品总体分析，客户交付报告等；
分析报告：对测量的每一个部位情况的详细分析报告，直观清晰。适用于产品分析，特殊位置展示等。
 |
 |
| 图形报告 | 分析报告 |
