产品特点:

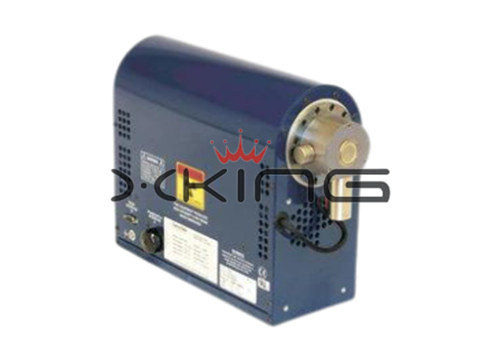

使用 PXS10 高分辨率 MicroFocus 130 kV X 射线源可轻松完成 PCB 和电子元件的手动和自动检查。这种数字控制 X 射线源也适用于要求对金属和塑料部件进行高分辨率成像的无损检测,并适用于工业和生命科学应用的显微 CT 成像。光斑尺寸小,放大倍率高,再加上稳定的高强度输出,便可获得高质量的 2D 和 3D 图像,满足各种检查需求。
PXS10 高分辨率 MicroFocus 130 kV X 射线源可在测微计水平上实现高性能内部产品检查,显示 IC 焊线、BGA 和其他电子元件的清晰 X 射线图像。PXS10 X 射线源将端窗 X 射线管、高压电源和控制器集成在由 24 VDC 电源供电的小型封闭式装置内。
* 在工作电压和功率范围内优化的小尺寸圆形光斑,可实现无失真清晰图像。
* 4 W 时的 6 微米光斑用于高分辨率成像。
* 14 mm 的光斑至窗口间隔可提供卓越的几何放大率。
* X 射线管、电源和控制电子设备均封装在一个紧凑型包装内,让系统集成更加简单。
* 管头可相对于所示位置旋转 +90° 或 -90°(见数据表图 1)
* 当射线源关闭时,自动调节会根据需要缓慢增加射线源
* 数字接口允许访问诊断和操作日志。可在所提供的 Windows™ 图形用户界面控制射线源,也可使用随附的《产品接口规范》进行控制
建议用于:
* 印刷电路板和电子设备的人工或自动检验。
* 需要金属和塑料部件高分辨率成像的无损测试。
* 工业和生命科学应用的显微CT成像。
认证:
* CE 指令 73/23/EEC(低电压)和 89/336/EEC (EMC)。包括 EN 61010-1、EN 55011、EN 50081-1、EN 61000-4。
* UL 61010-1,第 2 版,CAN/CSA-C22.2 编号 61010-1,第 2 版
------------------------------------------------------------------------------------------------------------------------------
参数规格:
------------------------------------------------------------------------------------------------------------------------------
参数规格:
Cone of Illumination | 53°,圆形光束,在任何方向上光束轮廓均匀 |
Window Material | 铍 |
功耗 | 6 安培 |
描述 | PXS10 高分辨率 MicroFocus X 射线源 130 kV |
窗直径(英制) | 0.76 in. |
窗直径(公制) | 19mm |
湿度范围 | 0 至 95% |
屏蔽类型 | Victoreen 190 在一英寸处测得的 X 射线管的 X 射线泄漏小于 0.5 mR/小时。 |
点椭圆性 | 16 W,130 kV 时,±20%(各轴的平均值) |
点至窗口间隔 | 14 ± 0.5 mm |
目标材料 | 钨 |
工作温度(公制) | 0° 至 32°C,高达 5,000 ft |
窗厚(英制) | 0.01 in. |
窗厚(公制) | 0.25mm |
重量(英制) | 30 lb. |
重量(公制) | 13.6kg |
冷却方法 | 内部风扇。必须在装置周围提供足够的空气循环。 |
40 瓦特型号 |
工作电压范围:45-130 kV 上限功率:40 W,80-130kV 最大束流:0.500 mA 光斑尺寸:4 W ≤ 7µ,45-130 kV 光斑尺寸: 8 W ≤ 10µ,45-130 kV 光斑尺寸: 16 W ≤ 22µ,45-130 kV 光斑尺寸:32 W ≤ 48µ,70-130 kV 光斑尺寸:40 W ≤ 60µ,80-130 kV |
65 瓦特型号 |
工作电压范围:45-130 kV 上限功率:65 W,130kV 最大束流:0.500 mA 光斑尺寸:4 W ≤ 7µ,45-130 kV 光斑尺寸: 8 W ≤ 10µ,45-130 kV 光斑尺寸: 16 W ≤ 22µ,45-130 kV 光斑尺寸:32 W ≤ 48µ,70-130 kV 光斑尺寸:40 W ≤ 60µ,80-130 kV 光斑尺寸:65 W ≤ 100µ,130 kV |
Unit Size | Each |
