产品特点:
相关应用:

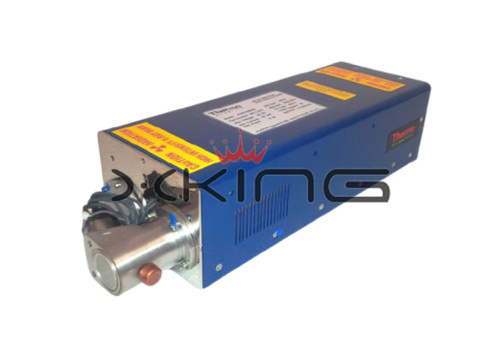

用高分辨率、无失真的图像检测电子元件、PCB组件和半导体器件的每个细节。PXS5-928 微聚焦 X 射线源是一种 100kV 微聚焦数控 X 射线源,可用于电子设备的人工检验,要求对金属和塑料部件进行的无损、最大分辨率成像检测,以及要求高质量 2D 和 3D 图像的其他应用。集成设计将 X 射线管、电源和控制电子设备集成在一个封装中。
PXS5-928 微聚焦 X 射线源经专门设计,可进行高分辨率成像应用,例如印刷电路板和半导体器件的人工检验,需要对金属和塑料部件进行的中高分辨率成像无损检测,以及用于工业和生命科学应用的显微CT成像。
* 在工作电压和功率范围内优化的小尺寸圆形光斑,可实现无失真清晰图像
* 4微米光斑可用于最大分辨率成像
* 密封射线源中的 6 mm 光斑间距可提供最大几何放大率
* X 射线管、电源和控制电子设备均封装在一个紧凑型包装内,让系统集成更加简单
* 当射线源关闭时,自动调节会根据需要缓慢增加射线源
* 数字接口允许用户访问诊断和操作日志。可在所提供的 Windows™ 图形用户界面操作射线源,也可使用随附的《软件接口规范》进行操作。
------------------------------------------------------------------------------------------------------------------------------
参数规格:
Cone of Illumination | 标称 108° |
Window Material | 铍:0.254 mm (010 in.) |
功耗 | 4 amps |
描述 | PXS5-928 微聚焦 X 射线源 |
窗直径(英制) | 大约 78 in. |
窗直径(公制) | 大约 20 mm |
湿度范围 | 环境温度和湿度分别为0至32℃,95% RH,最高可达5,000英尺 |
最大射束电流 | 50kV时,160 mA |
最大功率 | 8 W,50-90kV |
工作电压范围 | 20-100kV |
屏蔽类型 | Victoreen 190 在一英寸处测得的 X 射线管的 X 射线泄漏小于 0.5mR/h |
点椭圆性 | 8 W,90kV时,±10%(各轴的平均值) |
点至窗口间隔 | 6 mm (236 in.) |
目标材料 | 钨 |
重量(英制) | 约8 lb. |
重量(公制) | 约3.6 kg |
控制模块详情 | 通过 RS-232-C 端口对运行条件和状态进行数控和检测 |
输入功率 | 12-14 VDC,4A |
冷却方法 |
在不超过 28°C 的环境温度下,使用内部风扇已足够。但必须 保证该装置周围的空气充分流通。高于28℃的环境温度时,冷却空气必须直接流向装置。 |
光斑定位稳定性 | 在进行 10 分钟的预热后,通常 4 个小时内 < 10 微米 |
光斑尺寸 |
2 W、50至90kV时,4微米; 4 W、50至90kV时,5微米; 8 W、50至100kV时,9微米 |
Unit Size | Each |
