| 硬件参数 |
|
整机状态 |
设备尺寸 |
L800mm×W1260mm×H1914mm |
|
料盘尺寸 |
7”-15”Tape Reel |
|
|
料盘高度 |
85mm以内 |
|
|
最小器件 |
01005 |
|
|
系统对接 |
MES/ERP/WMS等 |
|
|
标签打印 |
TSC工业打印机 |
|
|
输入电源 |
220V 10A/110V 15A 50-60HZ |
|
|
控制系统 |
工控机WIN10 64位 |
|
|
X射线源 |
光管类型 |
反射密封型微焦点射线源 |
|
光管电压 |
30-80KV |
|
|
光管电流 |
200 ~ 700 uA |
|
|
最大输出功率 |
56 W |
|
|
微焦点尺寸 |
30~40 um |
|
|
平板探测器 |
平板类型 |
非晶硅平板探测器(可选） |
|
像素矩阵 |
3072×3072 |
|
|
视场范围 |
427mm×427mm |
|
|
分辨率 |
306Lp/mm |
|
|
图像帧率（1×1) |
6fps |
|
|
AD转换位数 |
16bits |
|
|
点料规格 |
料盘最大尺寸 |
17英寸 |
|
料盘最小尺寸 |
7 inch /包含更小的散料 |
|
|
料盘最大厚度 |
80mm |
|
|
料盘最小厚度 |
3mm |
|
|
兼容最小器件类型 |
01005 |
|
|
料盘覆盖率 |
持续更新数据库，可覆盖市面上99%的物料 |
|
|
其他规格 |
计数时间 |
每盘约12秒 |
|
计数精度 |
01005可达99.98%,0201以上99.99% |
|
|
条码扫描 |
内置相机，自动一维二维条码扫描器 |
|
|
标签打印 |
可自动列印条码或系统串接ERP/MES系统 |
|
|
检测元件 |
电阻、电容、电感、晶振、LED、二极管、三极管、多脚IC等 |
|
|
软件 |
支持任意格式SPC统计、图片和结果自动保存 |
|
|
对接系统 |
ERP、MES等 |
|
|
辐射泄露量 |
＜ 1 µSv/Hour |

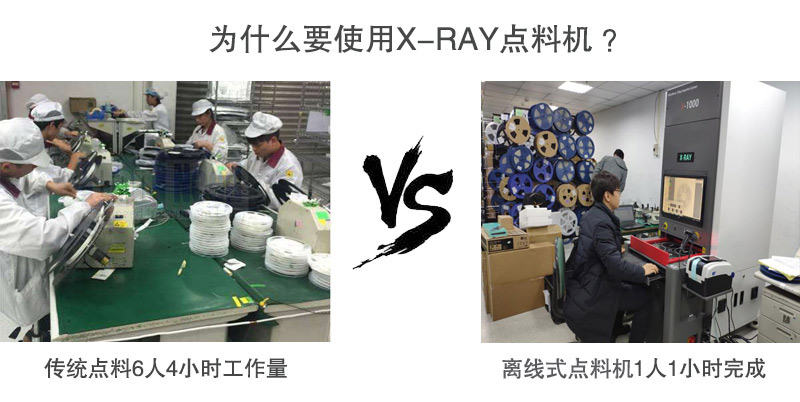

| ▋ 使用X-RAY点料机的优势 |
|
传统点料6人4小时工作量 |
VS |
智慧点料机1人1小时完成 |
 |
||
|
采用智慧点料机可节约 : 5个人、每天4小时、一年回本 |
||
|
作业效率对比 |
传统点料机 |
卓茂智能点料机 |
|
每班人数 |
6人 |
1人 |
|
每盘料点数时间 |
80秒 |
15秒/4盘（7英寸） |
|
每班总數(8小時) |
1800盘 |
7680盘（含贴标） |
