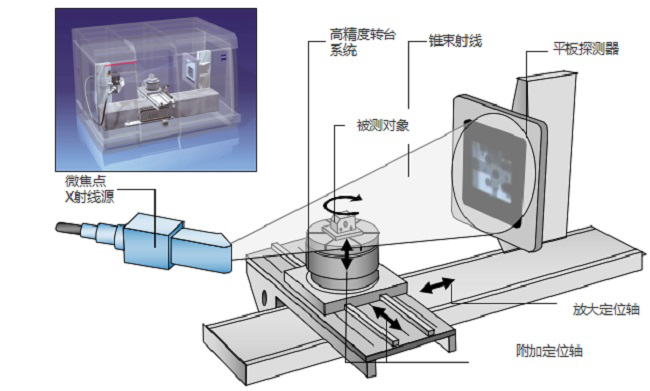

三维X射线扫描(简称CT)是以非破坏性X射线透视技术,将待测物体做360°自转,通过单一轴面的射线穿透被测物体,根据被测物体各部分对射线的吸收与透射率不同,收集每个角度的穿透图像,之后利用电脑运算重构出待测物体的实体图像。

产品特点:

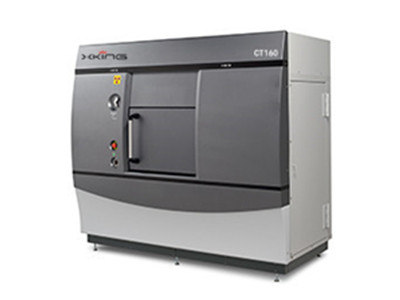

CT160是一款高性能微焦点X射线CT系统,这款仪器的特点是检出器动态范围大,以其先进的高动态DXR数字探测器阵列和点击与测量| CT(click & measure | CT)自动化功能成为工业检测和科研的有效的三维工具。利用检测出的CT体数据可进行轮廓提取,将设计图纸模型尺寸直接与测试结果得到的轮廓进行匹配,判断其尺寸误差。这款仪器能够完成各种样品所需要的研究、开发和检查的实验。
------------------------------------------------------------------------------------------------------------------------------
应用领域:
汽车材料及零部件、电子元器件、高精密元器件、PCB/PCBA, BGA/CSP,插入元件,SOP/QFP,三极管,R/C CHIP,底部电极元件,QFN,电源模组,金属材料、塑胶材料、模具、轨道交通、电子电器、医疗器械、航空航天、科研院所、军工国防等。
------------------------------------------------------------------------------------------------------------------------------
X射线管参数:
射线管类型:封闭式微焦点射线管
射线管电压:130KV(可选100KV)
射线管电流: 300μA
微焦斑尺寸:4μm
------------------------------------------------------------------------------------------------------------------------------
X影像接收器参数:
接收器类型: 非晶硅平板探测器
像素矩阵: 1536×1536pixel图像更清晰
视场范围: 410mm×410mm, 既满足了设备对分辨率的要求,也兼顾大视野范围的需要。
分辨率: 120Lp/cm
------------------------------------------------------------------------------------------------------------------------------
设备性能参数:
样件尺寸:ø300mm×H300mm的样件尺寸;
载物台负荷:<10kg
旋转载物台使用空气轴承,更大限度控制中心偏移,
选择拍摄条件,只需按下“开始”按钮,即可进行CT拍摄。无需校正。
对通过三维图像处理软件得到的三维数据进行各种检测。
------------------------------------------------------------------------------------------------------------------------------
设备物理参数:
输入电源:AC220V 50HZ 3000W
外形尺寸:L1500*W10000*H1200mm
产品净重:1500kg
辐射安全测试:<1 uSV/H
------------------------------------------------------------------------------------------------------------------------------

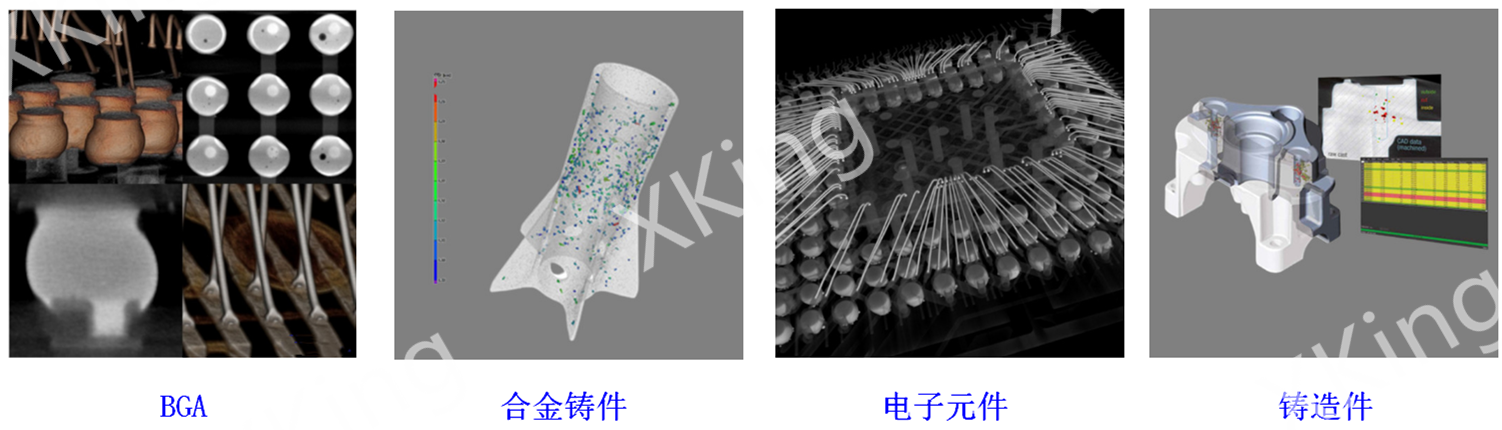

效果图片:
